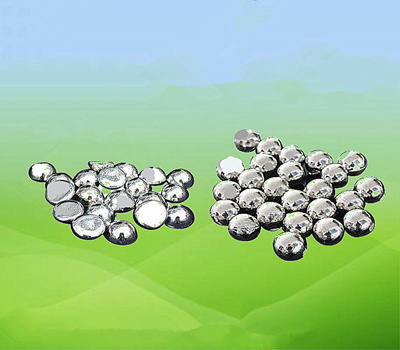

當你拆開一部智能手機或電腦主板時，那些在芯片底部閃著銀光的微小球體，正是當代電子工業的"隱形支柱"。這些直徑不足頭發絲粗細的焊錫球，承擔著數十億晶體管與外部電路互聯的重任。2025年，隨著3D封裝技術爆發式增長，球狀焊錫的工藝創新正引發產業鏈的深度變革。

微縮戰爭：從毫米到微米的生死競速

在2025年的高端芯片封裝領域，焊錫球尺寸已進入5微米級競爭。臺積電最新CoWoS封裝方案中，每平方厘米需布置超過2萬個焊錫球，而三年前這個數字還不到8千。微縮化帶來的核心矛盾在于：球徑越小，表面張力效應越顯著。傳統重力回流焊工藝中，直徑低于30微米的焊錫球極易發生位置偏移，導致相鄰焊球橋接短路。

頭部封測廠正采用兩項顛覆性技術應對挑戰。一是激光誘導向前轉移技術（LIFT），通過控制脈沖激光將焊錫球"打印"到基板，定位精度達±1.5微米。二是梯度熔點焊球堆疊，在AMD的3D V-Cache封裝中，下層采用138℃熔點的Sn42Bi58合金球，上層使用217℃的SAC305球體，實現分層焊接而不破壞底層結構。這樣的工藝創新讓摩爾定律在封裝層面延續生命。

材料革命：無鉛時代的性能突圍戰

2025年歐盟RoHS3.0新規將焊料鉛含量限制從0.1%降至0.02%，倒逼材料體系全面升級。傳統SAC305錫銀銅合金雖滿足環保要求，但在高溫高濕環境中易產生錫須，導致服務器芯片的早期失效。英特爾實驗室最新披露的SnAgCu-Ti納米復合焊料，通過添加0.3%鈦元素，將抗蠕變能力提升400%，即使125℃環境下仍維持穩定機械強度。

更前沿的探索聚焦在金屬玻璃焊球。中科院沈陽材料科學實驗室在2025年1月宣布，成功研制出鋯基非晶合金焊球，其熱膨脹系數與硅芯片完美匹配。這種在液態氮溫度下仍保持韌性的材料，使衛星用宇航級芯片能承受-180℃至150℃的極端溫差沖擊。但每克超萬元的成本，目前僅限軍工與航天領域應用。

智能化生產：從人工顯微鏡到AI質檢閉環

球狀焊錫的工藝缺陷曾經是半導體良率的頭號殺手。2025年的智能工廠里，焊球生產已實現全流程數字化。在江蘇長電科技的無人車間，每小時產出2000萬顆焊球的產線僅需3名工程師監控。關鍵突破在于三維X射線實時檢測系統，通過深度學習算法在0.8秒內完成焊球直徑、圓度、共面性等12項參數檢測，比傳統AOI效率提升17倍。

更精妙的是自適應補償系統。當檢測到某批次焊球氧化層偏厚時，系統會自動升高回流焊峰值溫度5-8℃；發現球徑波動超過±3%時，即時調整霧化氣體壓力參數。這種閉環控制使BGA封裝的虛焊率從2023年的百萬分之八百降至2025年的百萬分之五十以下。隨著工業元宇宙技術普及，工程師通過AR眼鏡可實時查看焊球內部晶相結構，提前預判疲勞壽命。

問題1：為什么3D芯片封裝必須使用球狀焊錫？
答：球狀結構具備三大不可替代優勢。在回流焊過程中，熔融焊球因表面張力自動形成完美球形，確保與焊盤均勻接觸；球體陣列能通過彈性變形吸收芯片與基板間的熱膨脹差；最重要的是球形可實現垂直方向互連，在TSV硅通孔技術中，焊錫球承擔著層間電氣連接與機械固定的雙重使命。

問題2：國產焊錫球技術能否突破海外壟斷？
答：2025年國產化進程已取得關鍵突破。通富微電的5微米超細焊球良率達92%，比日本田中貴金屬同類產品高8個百分點；有研新材開發的低溫無鉛焊料在-55℃環境仍保持延展性，成功應用于北斗三號衛星。但在高端光刻機用EUV掩膜版焊接領域，德國賀利氏的超高純度焊球（雜質含量＜5ppm）仍占據90%市場份額，這將是下一個攻堅重點。
