如何優化波峰焊工藝參數以適應無鉛焊錫條的焊接需求？

優化波峰焊工藝參數適配無鉛焊料，核心是圍繞無鉛焊料熔點高、潤濕性差、氧化嚴重這三大特點，把溫度、速度、助焊劑、波峰高度、

氮氣做系統性匹配。下面給你一套現場可直接用的參數思路 + 推薦區間。

一、無鉛波峰焊關鍵工藝要點

無鉛常用：SAC305（Sn96.5Ag3.0Cu0.5）

熔點：217–221℃

比有鉛高約 35℃，所以所有溫度都要整體上抬。

二、核心工藝參數優化（直接照這個調）

1. 預熱溫度（最關鍵）

目標：助焊劑充分活化、PCB 均勻升溫、不炸板、不爆板

預熱 1（初預熱）：90–110℃

預熱 2（中預熱）：120–140℃

預熱 3（高預熱）：140–160℃

板面進入錫波前溫度：150–170℃

無鉛必須預熱更充分，否則：潤濕性差 → 虛焊、冷焊、氣孔多。

2. 錫爐溫度

SAC305 推薦：250–265℃

普通板：250–255℃

厚板 / 多層板 / 大銅面：255–265℃

原則：能焊透就不要往高了調，溫度越高氧化越嚴重，錫渣翻倍。

3. 運輸速度（鏈速）

無鉛潤濕性慢，不能太快。

推薦：0.8–1.2 m/min

厚板、大銅面、插件多：0.6–0.9 m/min

判斷標準：焊點在波峰上浸潤時間 2–4 秒最理想。

4. 助焊劑參數

無鉛必須依賴強活性助焊劑。

噴涂量：80–150 mg/m2（視板臟污、可焊性調整）

助焊劑類型：

一般：松香型 / 低固含免洗

難焊板 / 銅面氧化：稍高活性免洗助焊劑

避免：助焊劑太少 → 虛焊、橋連、不上錫助焊劑太多 → 殘留、炸錫、錫珠

5. 波峰高度 & 傾角

波峰高度：PCB 板厚的 1/2～2/3

導軌傾角：5°–7°

傾角略大有利于脫錫、減少橋連。

雙波峰建議：

亂波（波）：沖破表面張力，針對腳密、細腳、貼片過爐

平波（第二波）：修整焊點，去橋連

6. 氮氣保護（有條件一定要開）

無鉛非常容易氧化，氮氣能：

大幅提升潤濕性

減少錫渣 50%+

降低橋連、虛焊、拉尖

氧含量控制：500–1000 ppm 即可明顯改善

追求高品質：<500 ppm

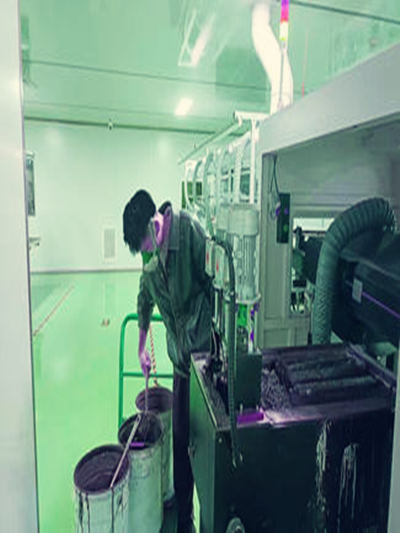

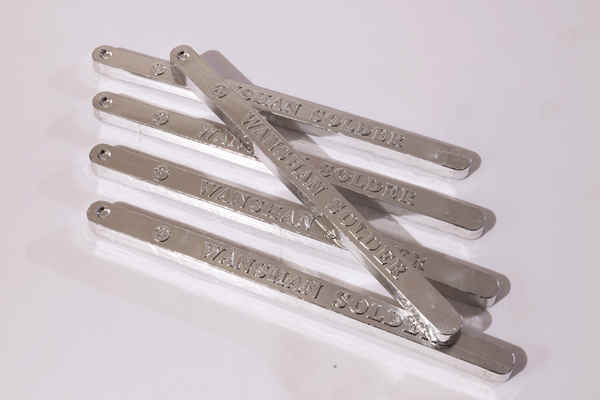

         錫渣清理錫爐加入新的無鉛焊錫條

三、常見不良與對應參數調整

不上錫 / 冷焊 / 虛焊→ 提高錫溫 + 降低鏈速 + 增加助焊劑 + 檢查預熱

橋連 / 連錫→ 提高傾角 + 降低鏈速 + 減小平波高度 + 加強助焊劑活性

錫珠多→ 提高預熱 + 降低助焊劑噴涂量 + 降低錫溫

錫渣特別多→ 降低錫溫 + 開氮氣 + 使用抗氧化油 / 抗氧化劑

PCB 起泡、分層→ 降低預熱斜率 + 分段升溫 + 降低錫溫 + 減慢鏈速

四、一套通用無鉛波峰焊 “黃金參數”

你可以直接拿去試產：

錫溫：255℃

預熱：100/130/155℃

鏈速：1.0 m/min

傾角：6°

助焊劑：100–120 mg/m2

波峰：過板厚度 1/2

如果你告訴我：

板厚

有無貼片過波峰

現在用的助焊劑類型

主要不良（虛焊 / 橋連 / 不上錫 / 錫珠）

我可以直接給你定制一版精準參數表，拿去產線就能用。
